| 二、形式、規格及表示方法
1.結構形式
1型——絲桿作軸向移動
2型——絲桿作旋轉運動、螺母作軸向移動
2.裝配型式
A型——絲桿(或螺母)向上移動；
B型——絲桿(或螺母)向下移動。
3.絲桿頭部型式
1型結構型式的絲桿頭部分為I型(園柱型)、n型(法蘭型)、Ⅲ型(螺紋型)、Ⅳ型(扁頭型)四種型式；
2型結構型式的絲桿頭部分為I型(園柱型)、Ⅲ型(螺紋型)二種型式。
4.傳動比
快速比(K)、中速比、慢速比(M)
5.提升承載能力
1、2、2.5、3、5、10、15、20、25、30(x10kN)十種
6.絲桿的防護
1型結構有基本型、防旋轉型(F)和帶防護罩(H)；
2型結構有基本型和帶防護罩型(H)。

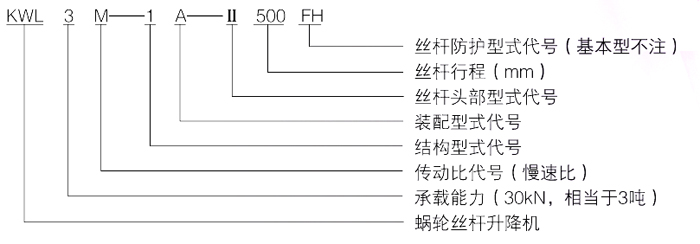

7.表示方法
|
